পাইপগুলির তাপীয় প্রসারণ এবং সংকোচন এবং কম্পন স্থানচ্যুতি হ্রাস করার জন্য একটি মূল উপাদান হিসাবে,পাইপ ক্ষতিপূরণকারীক্ষতিপূরণ নীতি এবং প্রয়োগের পরিস্থিতিগুলির ভিত্তিতে বিভাগগুলিতে বিভক্ত। বিভিন্ন ধরণের ডিজাইনগুলি "পাইপ স্ট্রেস হ্রাস করা" এর চারপাশে ডিজাইন করা হয়েছে যা বিভিন্ন কাজের অবস্থার জন্য উপযুক্ত এমন একটি পণ্য সিস্টেম তৈরি করে।
অক্ষীয় ক্ষতিপূরণকারীরা সর্বাধিক প্রাথমিক বিভাগ। তারা বেলোগুলির অক্ষীয় প্রসারণ এবং সংকোচনের মাধ্যমে পাইপগুলির অক্ষীয় স্থানচ্যুতি শোষণ করে। তাদের একটি কমপ্যাক্ট কাঠামো রয়েছে এবং সোজা পাইপগুলির জন্য উপযুক্ত। একটি একক ইউনিটের ক্ষতিপূরণ পরিমাণ 50-300 মিমি পৌঁছতে পারে এবং চাপ স্তরটি 0.6-4.0 এমপিএ কভার করে। এগুলি প্রায়শই গরম এবং শীতাতপ নিয়ন্ত্রণ জল ব্যবস্থায় ব্যবহৃত হয়। ইনস্টল করা হলে, রেডিয়াল বিচ্যুতি নিয়ন্ত্রণ করতে তাদের গাইড বন্ধনীগুলির সাথে মিলে যাওয়া দরকার।
ট্রান্সভার্স ক্ষতিপূরণকারীরা বেলোগুলির ট্রান্সভার্স বাঁক দিয়ে স্থানচ্যুতি ক্ষতিপূরণ অর্জন করে, যা পার্শ্বীয় বিচ্যুতি (যেমন বাঁক) সহ পাইপগুলির জন্য উপযুক্ত। এটি একটি কব্জা বা সর্বজনীন রিং কাঠামো গ্রহণ করে, যা 100-500 মিমি এর পার্শ্বীয় স্থানচ্যুতিগুলি শোষণ করতে পারে, দৃ strong ় অ্যান্টি-ইনস্টেস্টেবিলিটি ক্ষমতা রাখে, দীর্ঘ-দূরত্বের তেল পাইপগুলিতে ব্যাপকভাবে ব্যবহৃত হয় এবং ফাউন্ডেশন নিষ্পত্তির কারণে পাইপ বিচ্যুতিগুলি কার্যকরভাবে মোকাবেলা করতে পারে।
কৌণিক ক্ষতিপূরণকারী একক বা একাধিক বেলো নিয়ে গঠিত। তারা কৌণিক স্থানচ্যুতির মাধ্যমে পাইপের কোণে স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়। এগুলি প্রায়শই এল-আকৃতির এবং জেড-আকৃতির পাইপ লেআউটগুলিতে ব্যবহৃত হয়। ক্ষতিপূরণ কোণ ± 15 ° পৌঁছাতে পারে ° যখন একটি স্থির বন্ধনী ব্যবহার করা হয়, এটি পাইপের বাঁকতে স্ট্রেস ঘনত্বকে হ্রাস করতে পারে। এটি রাসায়নিক উদ্ভিদের প্রক্রিয়া পাইপগুলিতে বিশেষত সাধারণ।
স্লিভ ক্ষতিপূরণকারী একটি কোর টিউব এবং একটি বাইরের শেল সমন্বয়ে গঠিত। তারা অক্ষীয় স্লাইডিংয়ের মাধ্যমে স্থানচ্যুতি শোষণ করে। ক্ষতিপূরণের পরিমাণ 1000 মিমি বেশি পৌঁছাতে পারে এবং এটি বৃহত ব্যাসের পাইপগুলির জন্য উপযুক্ত (ডিএন 500-ডিএন 3000)। তবে সিলিং ফিলারটি নিয়মিত বজায় রাখা দরকার। এটি বেশিরভাগ জলের পাইপগুলিতে ভাল জলের গুণমান সহ ব্যবহৃত হয় এবং পৌর পাইপগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

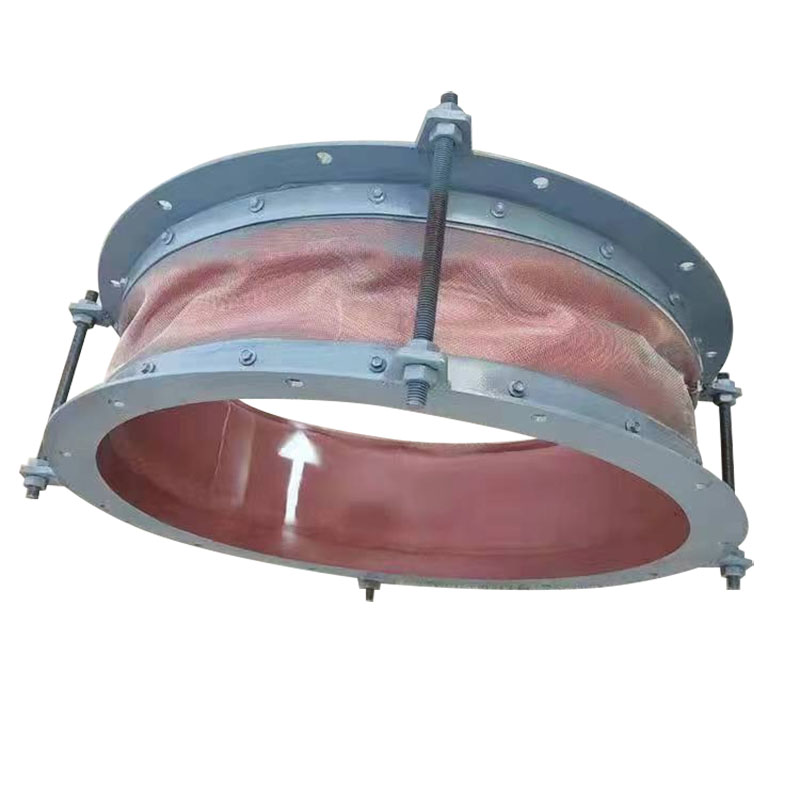

নন-ধাতব ক্ষতিপূরণকারীরা কাপড় এবং রাবারের মতো নমনীয় উপকরণ দিয়ে তৈরি। তাদের বিস্তৃত তাপমাত্রা প্রতিরোধের পরিসীমা রয়েছে (-196 ℃ থেকে 1200 ℃), বহু-মাত্রিক স্থানচ্যুতি শোষণ করতে পারে এবং ভাল শক এবং শব্দ হ্রাস কর্মক্ষমতা থাকতে পারে। এগুলি শক্তিশালী জারা এবং উচ্চ কম্পন যেমন পাওয়ার প্ল্যান্ট ফ্লু এবং রাসায়নিক নিষ্কাশন পাইপ সহ দৃশ্যের জন্য উপযুক্ত, তবে চাপ ভারবহন ক্ষমতা কম (সাধারণত ≤0.6 এমপিএ)।
বিভিন্ন ধরণের ক্ষতিপূরণকারী নির্বাচনকে পাইপ মিডিয়া, চাপ, তাপমাত্রা এবং স্থানচ্যুতির সাথে একত্রে ব্যাপকভাবে বিচার করা দরকার। অক্ষীয় প্রকারটি সরাসরি ছোট স্থানচ্যুতির জন্য উপযুক্তপাইপ,ট্রান্সভার্স এবং কৌণিক প্রকারগুলি জটিল পাইপ লেআউটগুলির জন্য উপযুক্ত, হাতা ধরণের বৃহত স্থানচ্যুতি পরিস্থিতির জন্য উপযুক্ত এবং নন-ধাতব প্রকারটি জারা প্রতিরোধের এবং শক শোষণের উপর দৃষ্টি নিবদ্ধ করে। যুক্তিসঙ্গত নির্বাচন পাইপ সিস্টেমের ব্যর্থতার হার হ্রাস করতে পারে এবং সরঞ্জামগুলির পরিষেবা জীবনকে প্রসারিত করতে পারে, যা পাইপ ইঞ্জিনিয়ারিং ডিজাইনের একটি গুরুত্বপূর্ণ অঙ্গ।
